YZD振動電機介紹

　　YZD振動電機為三相380V,50HZ異步電動機,利用軸及偏心塊高速旋轉產生的離心力得到激振力,激振力利用率高,能耗小,噪音低,壽命長,并且可以無級調節.常用于各種料倉,料斗,溜槽的倉壁振動,以防止物料滯留,促使物料快速運動,也是直線振動篩、振動給料機、振動給料斗、振動輸送機等各種振動機械理想的激振源,廣泛用于冶金、礦山、煤炭、建材、磨料、陶瓷、化工、糧食等工業部門。

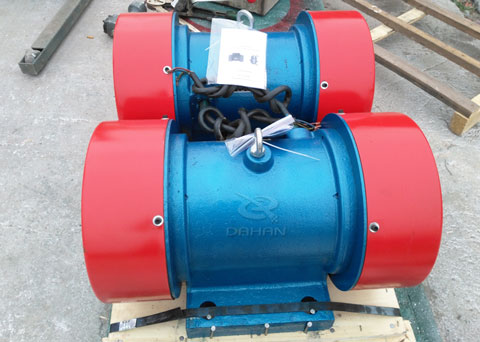

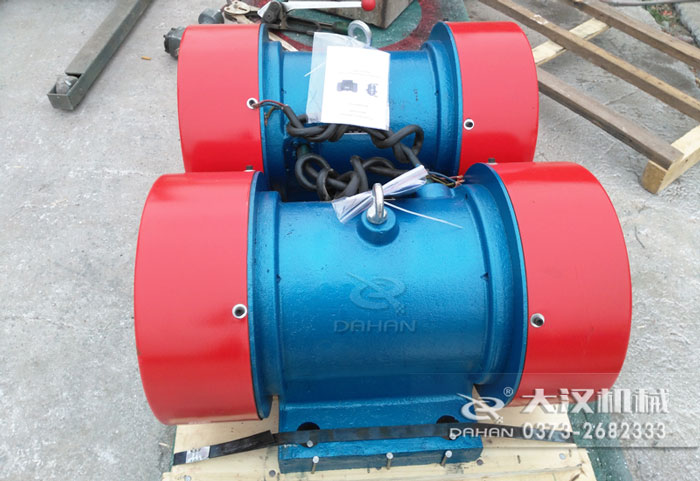

YZD振動電機

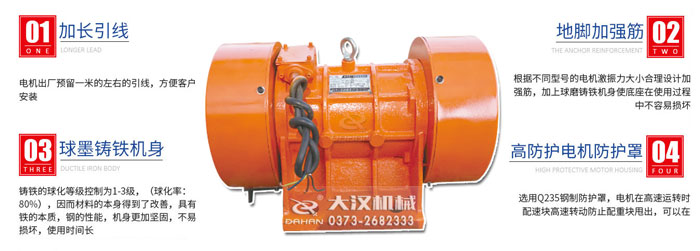

　　YZD振動電機產品特點

　　YZD振動電機是動力源與振動源結合為一體的激振源，振動電機是在轉子軸兩端各安裝一組可調偏心塊，利用軸及偏心塊高速旋轉產生的離心力得到激振力。

　　振動電機兩端均有一組偏心塊,每組偏心塊中有一塊是可調偏心塊,另一塊是固定偏心塊,激振力的大小可通過調整固定偏心塊和可調偏心塊之間的夾角,振動電機在出廠時每組偏心塊之間的夾角為0°,這時的激振力為振動電機的額定激振力F,不同夾角時的激振力大小不同（詳見技術參數）,要特別注意的是調整激振力時,要將振動電機兩端的可調偏心塊向同一個方向調整相同的角度。

　　YZD振動電機產品結構

　　YZD振動電機技術參數

型號	激振力(KN)	功率(kw)	電流（A)	振頻(r/min)	安裝尺寸										重量 Kg
型號	激振力(KN)	功率(kw)	電流（A)	振頻(r/min)	E	F	G	H	I	L	M	N	n	φd	重量 Kg
YZD-1.5-2	1.5	0.12	0.36	3000	130	80	19	80	200	240	164	118	4	12	13
YZD-2.5-2	2.5	0.22	0.66		130	80	19	80	200	240	164	118	4	12	14
YZD-3-2	3	0.25	0.75		150	90	21	90	220	250	185	124	4	14	20
YZD-5-2	5	0.37	1.11		150	90	21	90	220	270	185	124	4	14	21
YZD-10-2	10	0.75	2.25		180	110	27	112	238	335	225	155	4	18	31
YZD-15-2	15	1.1	3.3		220	140	32	125	265	370	272	190	4	22	47
YZD-20-2	20	1.5	4.5		260	150	40	140	320	452	344	234	4	26	68
YZD-30-2	30	2.2	6.6		310	170	57	170	365	505	400	270	4	33	107
YZD-50-2	50	3.7	11.1		350	220	52	200	425	600	450	313	4	39	210
YZD-1.0-4	1	0.09	0.27	1500	130	80	19	80	200	245	164	118	4	12	13
YZD-1.5-4	1.5	0.12	0.36		130	80	19	80	200	240	164	118	4	12	16
YZD-3-4	3	0.18	0.54		150	90	21	90	220	260	185	124	4	14	22
YZD-5-4	5	0.25	0.75		180	110	27	112	238	335	225	155	4	18	32
YZD-10-4	10	0.55	1.65		220	140	32	125	265	370	272	190	4	22	49
YZD-15-4	15	0.75	2.25		260	150	42	140	320	452	344	234	4	26	76
YZD-20-4	20	1.1	3.3		260	150	42	140	320	452	344	234	4	26	82
YZD-30-4	30	1.5	4.5		310	170	57	170	365	505	400	270	4	33	117
YZD-50-4	50	2.2	6.6		350	220	33	190	425	600	450	313	4	33	219
YZD-75-4	75	3.7	11.1		380	250	35	220	500	670	480	350	4	39	360
YZD-1.5-6	1.5	0.12	0.36	1000	150	90	21	90	220	270	185	124	4	14	22
YZD-3-6	3	0.25	0.75		180	110	27	112	238	335	225	155	4	18	35
YZD-5-6	5	0.37	1.11		220	140	32	125	265	370	272	190	4	22	50
YZD-10-6	10	0.75	2.25		260	150	42	140	320	452	344	234	4	26	82
YZD-15-6	15	1.1	3.3		310	170	57	170	365	505	400	270	4	33	125
YZD-20-6	20	1.5	4.5		310	170	57	170	365	505	400	270	4	33	130
YZD-30-6	30	2.2	6.6		350	220	33	190	425	600	450	313	4	39	190
YZD-40-6	40	3	9		350	220	35	190	425	600	450	313	4	39	190
YZD-50-6	50	3.7	11.1		380	250	35	210	465	670	480	350	4	45	300
YZD-75-6	75	5.5	16.5		440	250	35	220	500	730	480	350	4	45	400
YZD-100-6	100	7.5	22.5		440	280	40	240	550	750	570	450	4	45	420
YZD-125-6	125	8.5	25.5		440	280	40	240	550	750	570	450	4	45	468
