立式振動電機介紹

立式振動電機產品概述

立式振動電機為直立式安裝，可配套應用于振動光飾機、振動破碎機、旋振清理機、振動烘干機、振動混料機等設備，在旋振篩（圓形振動篩）產品適用較為廣泛，用以提高篩分效率和篩分精度，能夠完成清理異型零部件表面質量，提高破碎或混料的效果，在安裝使用上相比于普通振動電機，比普通振動電機更精準。

大漢廠家立式振動電機有2、4、6級3種規格，振次分別為2860轉/分、1460轉/分、980轉/分，現在的設備與市場用4級和6級的較多。

立式振動電機特點

1、激振力利用率高，能耗小。

2、激振力可以無級調節，使用較為方便。

3、耐振性能好，重量輕，體積小。

4、絕緣等級和防護等級高，可靠性高，能用于高塵熱潮濕場所。

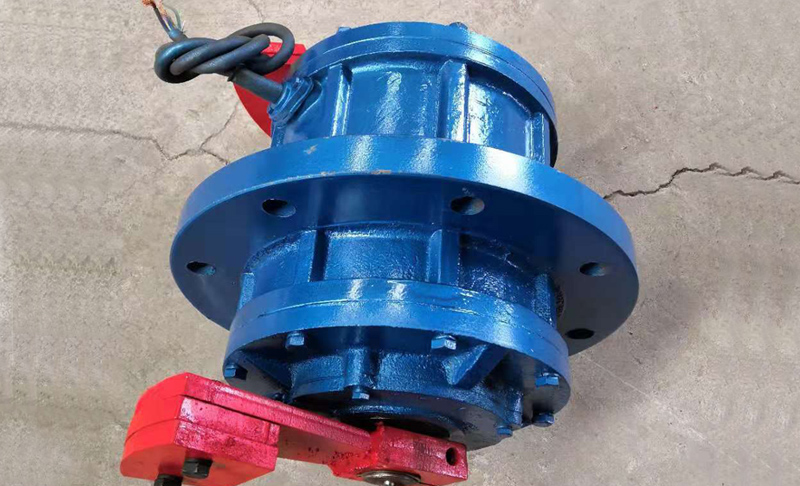

立式振動電機結構

立式振動電機由特制電機外加偏心重塊組成，偏心塊有半圓形、扇形等，可根據振動設備的作業要求進行不同的配置，產生用戶需要的振動效果。立式振動電機采用兩塊偏心塊用為激振塊，兩軸瑞各一塊，上軸端為固定偏心塊，下軸端為可調偏心塊。在上下偏心塊的外側各裝有一組附加塊，通過調節附加塊的數量，可以分級調節振動電機的激振力。

立式振動電機參數

立式振動電機偏心塊調節步驟

1、卸下附加塊壓緊螺栓。

2、增減附加塊的數量來調節激振力上、下偏心塊夾角的調節。

3、上偏心塊為固定塊。

4、下偏心塊為可調塊。

5、均使用緊固螺栓壓緊在電動機轉軸上。

6、轉軸兩端面上刻有基準線。

7、下偏心塊外表面裝有標明旋轉角度的標尺。

8、旋松下偏心塊壓緊螺栓。

9、轉動下偏心塊，使下偏心塊上的角度標尺刻線對準轉軸基準刻線。

10、調至所需角度，擰緊下偏心塊壓緊螺栓

11、調節上偏心塊角度，也可按相應方法調節
