三維振動平臺介紹

混凝土消失模鑄造三維振動平臺

三維振動平臺采用橡膠彈簧和6到8臺振動電機組合,具有上下,左右前后的三維震實效果，主要用于樹脂砂和消失模等造型時，通過振動電機帶動機體振動使砂充分緊實和充滿鑄型�？梢耘c輥道輸送機組成流水生產線。振動平臺于生產流程中用于把顆粒、粉狀物料從散裝到塊狀、型狀等形式的轉變。具有多結構支撐,結構牢固,密封性好,性能可靠,操作簡便,震動頻率可調,噪聲低等特點。

產品特點：

1、三維振動平臺在使用過程中，可以通過調節振動電機激振力大小，來使平臺上物料實現理想的形式。

2、振動電機為激振源，噪聲低、耗電小、維護簡單。

3、三維振動平臺結構簡單。運行可靠、重量輕、體積小、安裝簡便。

4、振動平臺分為上下振動、螺旋振動和三維振動三種振動方式。

◆結構簡單、運行可靠、重量輕、體積小、安裝簡便。

◆大功率、大臺面；大功率7.5kw，激振力80KN，可承載砂箱重量8T。

◆臺面高度可調，適合用于流水線上使用。

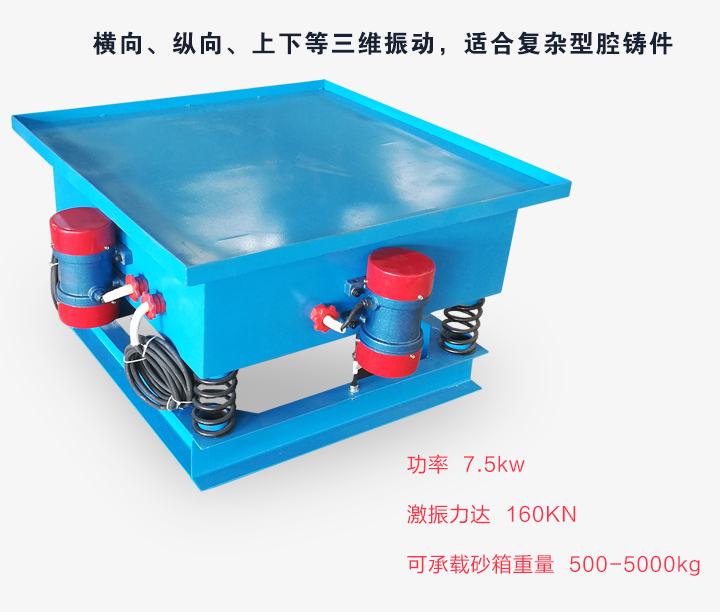

◆三維震動，適用于復雜型腔鑄件。

◆無級變速，造型過程中，在不傷害模型的前提下，可獲得佳緊實效果。

◆自鎖緊功能，可保證在生產線準確定位。

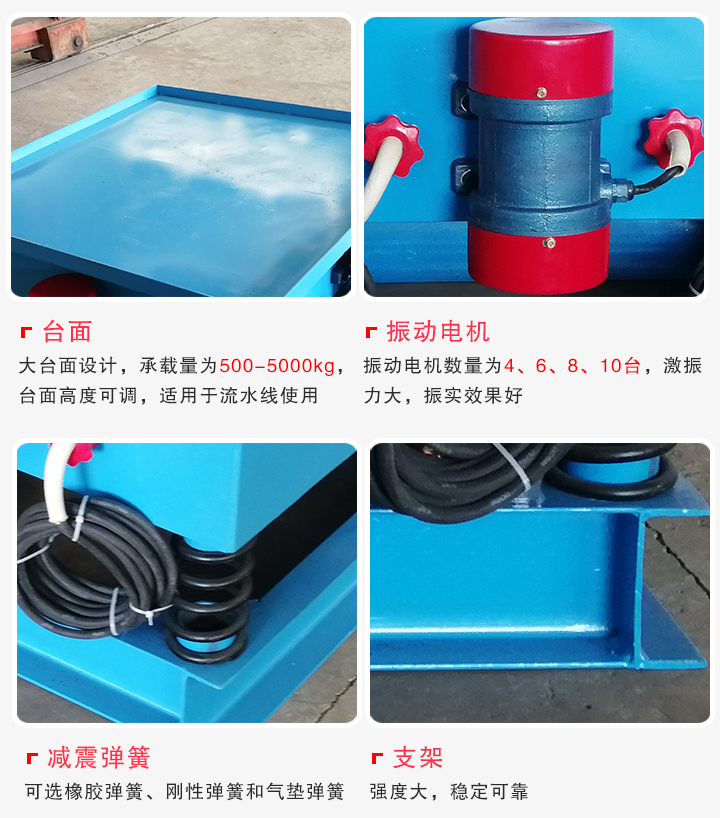

三維振動平臺的組成：

1、 三維振動平臺主要有支架、臺面振動機構，減震機構四部分組成。在振動機構的帶動下做橫向、縱向、上下等三維振動，故而得名。

2、 三維振動平臺的振動機構主要由若干臺振動電機、傳動板構成，振動電機的數量一般為偶數，如：4、6、8、10等，振動電機的型號決定了三維振動平臺的主要技術參數。

3、三維振動平臺的減震機構主要由減震彈簧組成，共分為橡膠彈簧、復合彈簧、充氣彈簧等幾種。

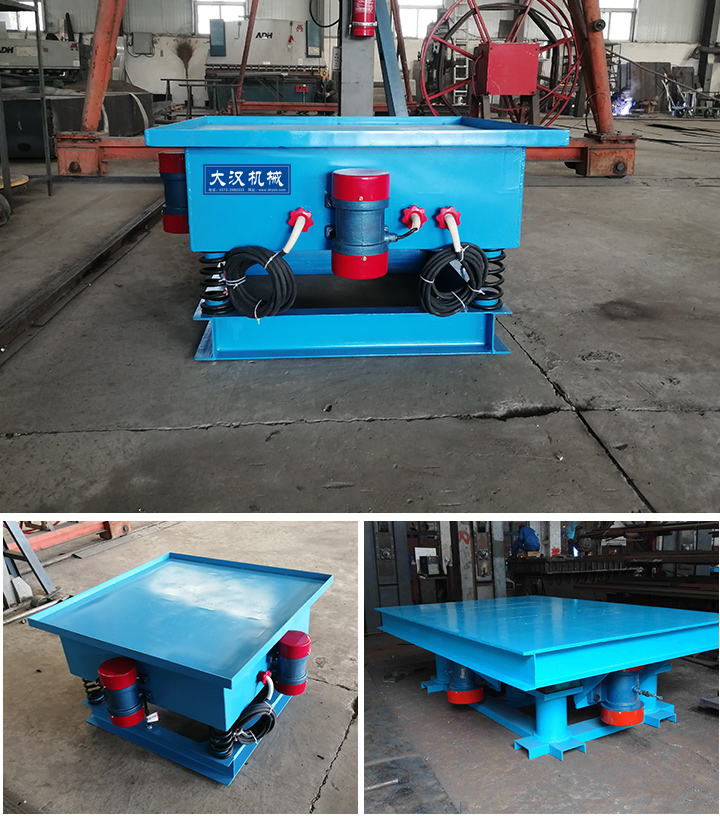

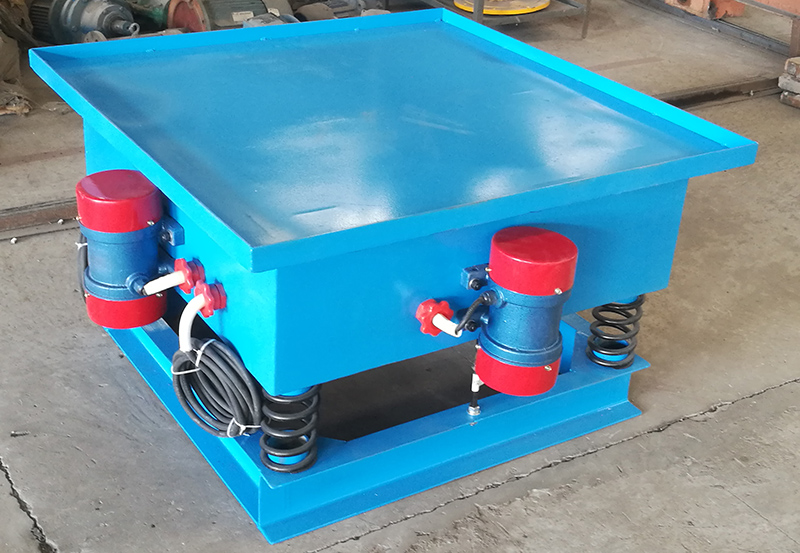

實拍圖片：

工作原理：

三維振動平臺原理

三維振動平臺工作臺下面的臥式振動電機產生足夠的澎湃均勻的激振力并傳導至臺面上，從而驅動臺面上的模具中的水泥等澆筑液在激烈的震蕩下產生橫向、縱向、上下等三維振動，從而擠壓出物料間的氣泡，減少澆筑液體間的空氣間隙，完成充填和緊實的任務。

流程：

1、制作泡塑白模，組合澆注系統，氣化模表面刷、噴特制耐高溫涂料并烘干。

2、將特制隔層砂箱置于三維振動平臺工作臺上，填入底砂（干砂）振實，刮平，將烘干的氣化模放于底砂上，填滿干砂，微振適當時間刮平箱口。

3、用塑料薄膜覆蓋，放上澆口杯，接真空系統吸真空，干砂緊固成型后，進行澆注，白模氣化消失，金屬液取代其位置。

4、釋放真空，待鑄件冷凝后翻箱，從松散的干砂中取出鑄件。

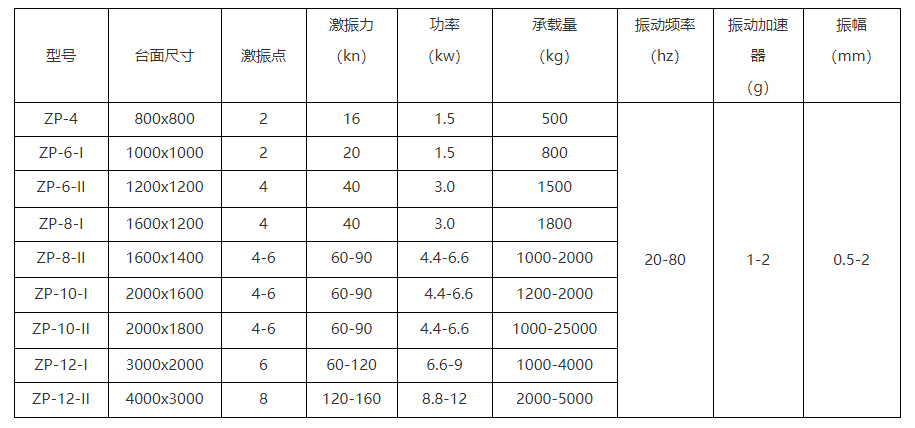

技術參數：
